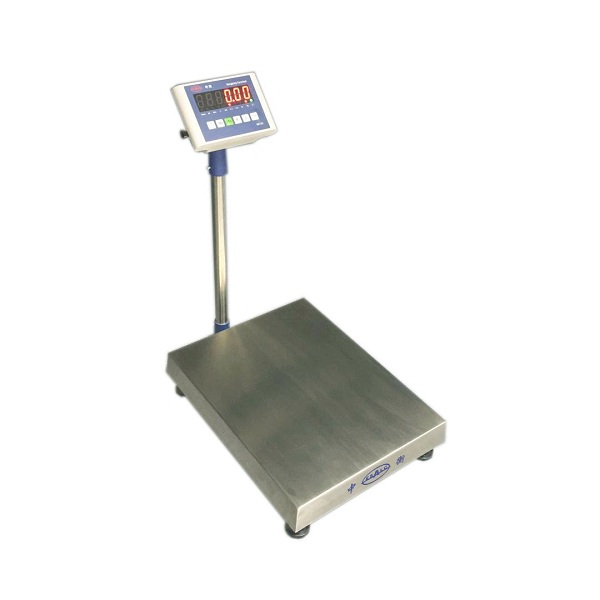

电子称重传感器

质量是水，企业是舟，水能载舟，亦能覆舟。凭借自有的技术实力和良好的商业信誉，江苏尚纯自动化技术有限公司生产的电子称重传感器得到业界客户的认同，秉承专业、服务、诚

免费咨询热线

4008280800

产品详情

电子称重传感器产品介绍

一、基本简介
旧国标将应用对象和使用环境条件完全不同的“称重”和“测力”两种传感器合二为一来考虑，对试验和评价方法未给予区分。旧国标共有21项指标，均在常温下进行试验；并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的最大误差，来确定电子称重传感器准确度等级，分别用0.02、0.03、0.05表示。
衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。

考虑到不同使用地点的重力加速度和空气浮力对转换的影响，电子称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带联系起来，以便选用对应于某一准确度衡器的电子称重传感器。国际法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70%，电子称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度

二、组成结构
敏感元件
直接感受被测量(质量)并输出与被测量有确定关系的其他量的元件。如电阻应变式电子称重传感器的弹性体，是将被测物体的质量转变为形变;电容式电子称重传感器的弹性体将被测的质量转变为位移。
变换元件
又称传感元件，是将敏感元件的输出转变为便于测量的信号。如电阻应变式电子称重传感器的电阻应变计(或称电阻应变片)，将弹性体的形变转换为电阻量的变化;电容式电子称重传感器的电容器，将弹性体的位移转变为电容量的变化。有时某些元件兼有敏感元件和变换元件两者的职能。如电压式电子称重传感器的压电材料，在外载荷的作用下，在发生变形的同时输出电量。
测量元件
将变换元件的输出变换为电信号，为进一步传输、处理、显示、记录或控制提供方便。如电阻应变式电子称重传感器中的电桥电路，压电式电子称重传感器的电荷前置放大器。
辅助电源
为传感器的电信号输出提供能量。一般电子称重传感器均需外链电源才能工作。因此，作为一个产品必须标明供电的要求，但不作为电子称重传感器的组成部分。有些传感器，如磁电式速度传感器，由于他输出的能量较大，故不需要辅助电源也能正常工作。所以并非所有传感器都要有辅助电源。

三、原理介绍
电阻应变式电子称重传感器 [3] 是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在它表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
由此可见，电阻应变片、弹性体和检测电路是电阻应变式电子称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。
一、电阻应变片
电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。
设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：
R = ρL/S（Ω）（2—1）
当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。
对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：
ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）
用式（2--1）去除式（2--2）得到
ΔR/R = Δρ/ρ + ΔL/L – ΔS/S （2—3）
另外，我们知道导线的横截面积S = πr2，则 Δs = 2πr*Δr，所以
ΔS/S = 2Δr/r （2—4）
从材料力学我们知道
Δr/r = -μΔL/L （2—5）
其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有
ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L
=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L
= K *ΔL/L （2--6）
其中
K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（2--7）
式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。
需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3.6之间；其次K值是一个无因次量，即它没有量纲。
在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便
常常把它的百万分之一作为单位，记作με。这样，式（2--6）常写作：
ΔR/R = Kε (2—8)
